液環真空機組的種類有很多，根據工作介質的不同功能也不一樣，在用戶使用此設備時，應該多加了解它的內部結構及原理等，這樣是有助于我們對它的利用的，今天小編跟大家分享的就是管與此設備的主要結構部件，感興趣的朋友可以看一下：
1、泵殼：外筒體+前后蓋板
2、轉子：由葉輪、軸熱入裝配組成，泵軸配有護軸套。
3、分配板：前后分配板裝于本體與前后側蓋之間。
4.閥板組件：由阻水板和撓性閥板組成，安裝在分配板的排氣孔上，自動調整排氣角度。柔性閥板為易損件，其材料為聚四佛乙烯，損壞后會影響液環真空機組壓縮機的工作性能，要及時更換。
5.軸封組件：填料密封或機械密封都可以使用，軸封的冷卻方式有內水冷卻和外供水冷卻兩種，購買不同的軸封供水方式，軸封安裝方向不同。
6、側蓋
7、軸承：用兩個角接觸球軸承作軸向定位，一個圓柱滾子軸承承擔徑向載荷。
8、供液管路：向液環真空機組縮機提供工作液。
9.軸封給水管道：在采用外部供水系統的軸封方式時，必須向軸封裝置提供密封冷卻水(如果是內部供水，就不會有軸封供水管道)。

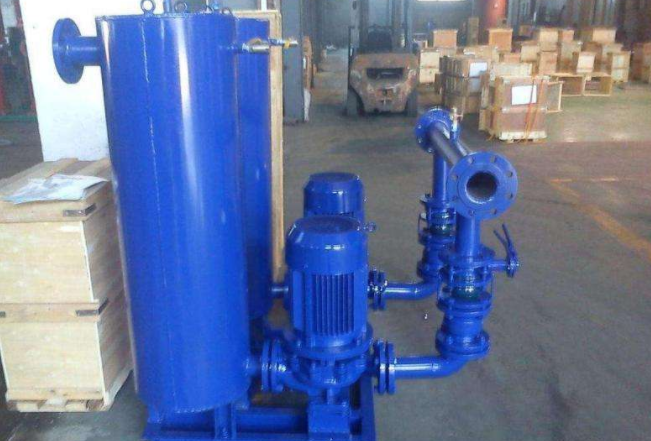

大家結合圖示可以明確的看出液環真空機組的內部結構，大家了解這些對設備的使用是有一定幫助的，不管是安裝、操作還是維修，都需要大家應該熟悉結構，另外知道它起到的作用也很關鍵，希望以上的內容可以帶給大家一定的幫助。
